MISURA DELLE FORZE D’IMPATTO E DI SCHIACCIAMENTO PER CANCELLI, PORTE AUTOMATICHE E TORNELLI
Verifica delle forze d’impatto e di schiacciamento di chiusure motorizzate secondo la norma EN 12453
Per garantire la sicurezza dell’automazione, durante le fasi di installazione e manutenzione è fondamentale verificare la “limitazione delle forze” sul bordo principale e, se necessario, anche sui bordi secondari.

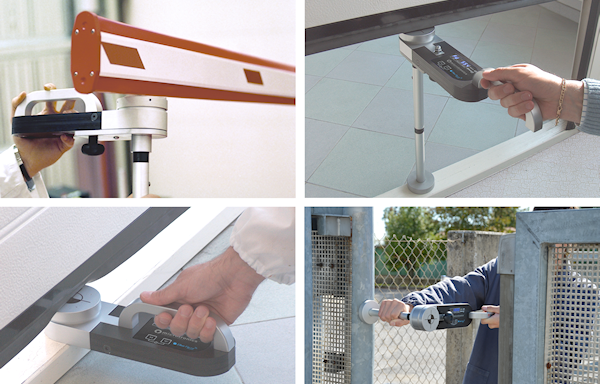

Con lo strumento BlueForce è possibile misurare la forza di schiacciamento tra due ante in movimento o tra un’anta e una parte fissa contrapposta. Le misurazioni possono essere complesse, ma grazie alle funzionalità avanzate di BlueForce Smart Pro e alla piattaforma BlueForce Cloud, tutte le operazioni vengono semplificate.
La Norma EN 12453 contiene le disposizioni di misura delle forze di schiacciamento delle seguenti chiusure automatiche: cancelli scorrevoli, cancelli ad anta battente, portoni sezionali e serrande, porte da garage verticali e basculanti (EN 60335-2-95), barriere automatiche.

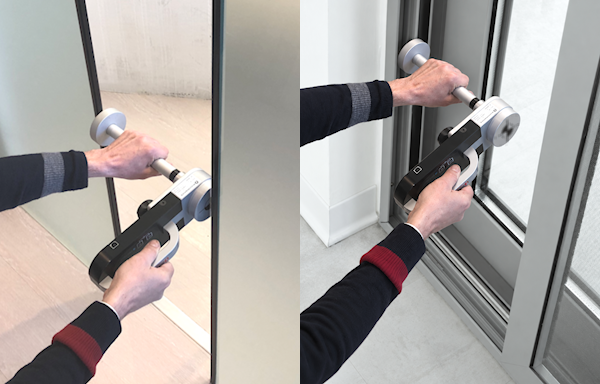

Misure delle forze d’impatto e di schiacciamento delle porte pedonali secondo la norma EN 16005
Anche per le porte pedonali motorizzate la EN 16005 prevede la limitazione delle forze come una delle possibili misure di protezione contro i rischi di schiacciamento e impatto. Tuttavia, spesso questa tipologia di porta è protetta mediante dispositivi ESPE (protezione senza contatto) oppure rispetta i requisiti “low energy”; in questi casi la misura della forza di schiacciamento può non essere applicabile.
La misurazione delle forze può invece essere richiesta nei punti in cui il contatto con l'anta è ammesso come misura di protezione, ad esempio in determinate condizioni durante il movimento di apertura in presenza di ostacoli o quando non sono garantite le distanze di sicurezza.

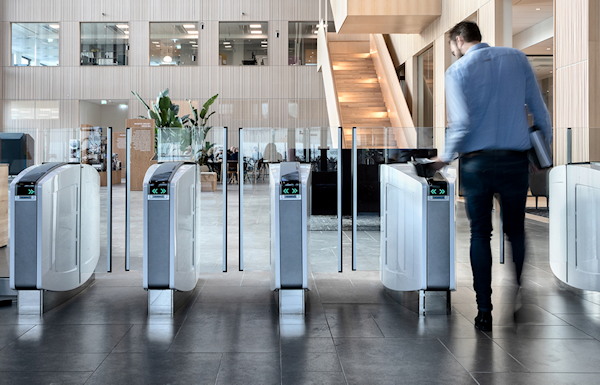

Misure delle forze d’impatto e di schiacciamento di tornelli e varchi pedonali secondo la norma EN 17352
La EN 17352 stabilisce i requisiti di sicurezza per tornelli e varchi pedonali motorizzati, prevedendo diverse misure di protezione contro i rischi di schiacciamento, cesoiamento, trascinamento e impatto. Anche queste particolari “macchine” possono essere protette da: distanze di sicurezza, ripari, dispositivi ESPE, funzionamento “low energy” oppure dalla limitazione delle forze.
Quando la sicurezza è ottenuta mediante limitazione delle forze, la norma prevede la misura delle forze dinamiche mediante lo strumento di misura. I punti e le modalità di misurazione sono definiti in funzione della tipologia e della geometria del tornello o del varco.
Direttive, Regolamenti, Norme - Porte automatiche e cancelli elettrici
Per garantire la sicurezza e la conformità delle porte automatiche e dei cancelli elettrici è necessario conoscere e applicare correttamente le Direttive, i Regolamenti e le Norme Tecniche di riferimento. Anche le misure delle forze d’impatto e di schiacciamento descritte in questa pagina fanno parte delle verifiche previste dalle norme applicabili.
È fondamentale conoscere le normative europee del settore e seguire corsi di formazione professionale per apprendere le regole fondamentali della propria professione e non “perdersi nell’oceano delle normative”.
